一、周邊傳動刮（吸）泥機概述

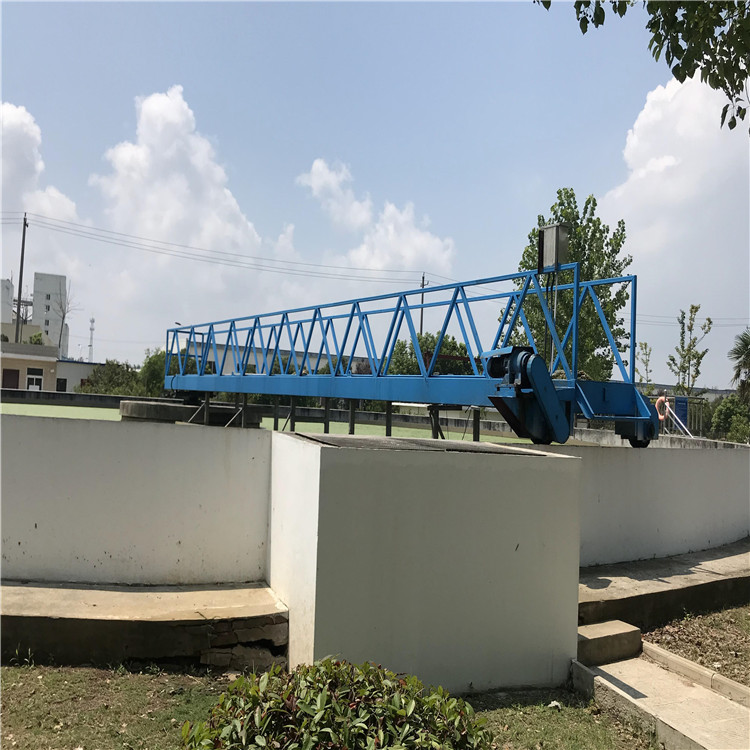

周邊傳動刮泥機，是城市水廠、城鎮污水處理廠常用的沉淀池刮泥設備。采用中間進水、排泥，周邊排水，保證水流均勻。該機適用于大中型輔流式二次沉淀池的排泥與除渣。 該機為中心支墩雙（單）周邊傳動，其傳動力矩大、節能。采用中心進水和排泥，周邊排水，保證水流均勻，利用液位差自吸式排泥。設有過載保護裝置，可與微機聯網控制。

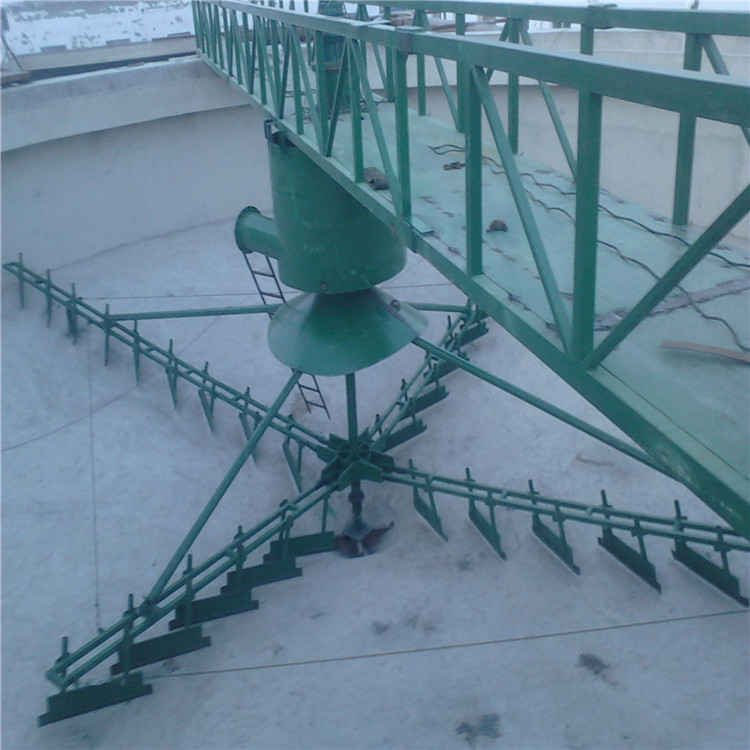

工作時，污水由中心支墩經導流筒擴散，混合液中粗大的顆粒經沉淀后在池底形成污泥層，比重較輕的浮于液面，工作橋在周邊驅動機構的帶動下，沿中心支座緩慢旋轉，帶動刮臂板將污泥逐層由池周向中心集泥孔排出池外，浮渣刮板沿導流筒將浮于液面的浮渣拋向池周的排渣斗內，排出池外。

二、周邊傳動刮（吸）泥機特點

1、采用擺線針輪減速機與蝸輪箱傳動，傳遞扭矩大，穩定性好。

2、安裝方便，維護簡單，有扭矩保護，工作可靠。

3、排泥徹底，規格齊全。

三、周邊傳動刮（吸）泥機結構

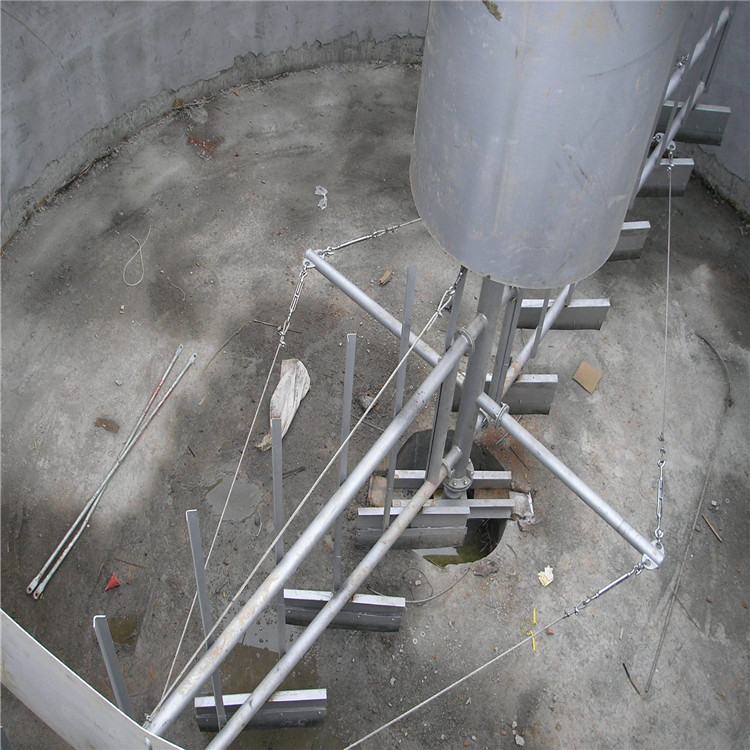

其主要由驅動機構、主梁、中心旋轉支座、導流筒、刮泥系統、排渣斗及沖洗機構、鉸接式刮渣耙、撇渣板、撇渣斗、出水三角沿板、浮渣擋板、控制箱等部件組成。

四、周邊傳動刮（吸）泥機結構示意圖

五、周邊傳動刮（吸）泥機設備參數

注:設備生產一般根據設計圖紙或現場尺寸確定，以上參數僅供參考。

六、周邊傳動刮（吸）泥機性能

（1）池底刮泥、水面撇渣。驅動裝置采用軸裝式齒輪減速電機與主動滾輪直聯傳動，結構緊湊，機械效率高；

（2）平行錯位線刮泥板，連續性好、集泥效率高；不銹鋼刮泥板底部有刮泥橡膠板，保證刮泥徹底干凈，不會有浮泥現象發生。

（3）池底坡比1：10，刮泥時污泥阻力可忽略不計；特殊的鉸支結構，過載能力強。

（4）主梁選用方鋼制作，結構強度大，采用熱鍍鋅后噴面漆工藝，防腐性能強。

（5）操作簡單，可實現遠程控制。
